توضیحات

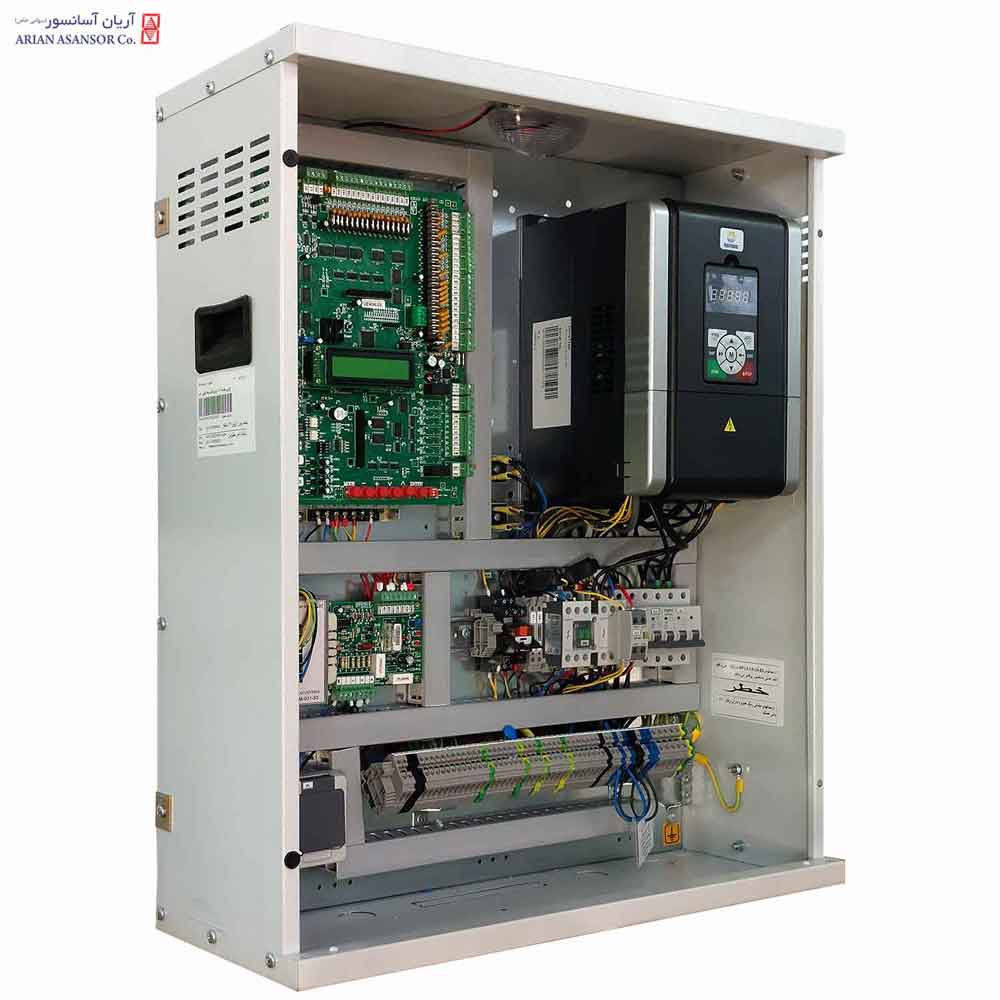

تابلو فرمان آسانسور اچ پی مونت 11 کیلووات گیربکس پرو + کارکدک

ویژگی های عمومی تابلو فرمان Hpmont

• کنترلر Ec-Alis ساخت شرکت آریان آسانسور
• قابلیت نمایش وضعیت درب های 2 و 3 در انتخاب شستی
• قابلیت کنترل گروهی برای آسانسورهای با طبقات نابرابر
• قابلیت انتخاب شستی تا سه درب
• قابلیت تعریف مد آتش نشان
• مانیتور وضعیت سنسور دور انداز
• قابلیت تعریف پارک با جدول زمان بندی
• مطابق با استاندارد 6303-1
• قیمت و کیفیت مناسب

همچنین به برخی از ویژگی های تخصصی تر این تابلو فرمان در زیر اشاره شده است:

• دارای کنترلر بسیار قوی با هسته ARM 32bit از خانواده M3 Cortex
• حفاظت خروجی ها در برابر اتصال به بدنه و 24 ولت
• قابلیت اتصال به شستی های CANbus CHD (XLP)
• کنترل سیستم به صورت Closed Loop
• مجهز به سیستم نجات اضطراری بر پایه UPS
• قابلیت مانیتور درصد ارتباط سالم در آسانسورهای دوبلکس روی LCD آسانسور Master
• قابلیت مانیتور سیگنال های برد کارکدک روی LCD برد اصلی
• مجهز به درایو HPmont مناسب برای انواع آسانسورهای گیربکس

بررسی تخصصی تابلو فرمان با درایو Hpmont

بررسی تخصصی درایو Hpmont

تابلو فرمان آسانسور با درایو Hpmont از جمله محصولات اکونومی شرکت آریان آسانسور می باشد و برای اسانسور هایClosed Loop استفاده می گردد. درایو با کیفیت این تابلو فرمان ساخت کشور چین بوده و جزو محصولاتی است که می بایست از انکودر برای استفاده بهینه از قابلیت های کیفیتی بالای آن بهره برد. این درایو برای آسانسورهای گیربکس قابل استفاده است و سالهاست که جزو محصولات روتین اریان آسانسور بوده و از این رو خیال مشتریان از بابت کیفیت این محصول آسوده است. همچنین دارای 12 عدد ورودی دیجیتال، تعداد 4 عدد رله خروجی، تعداد 2 عدد خروجی ترانزیستوری، تعداد 4 عدد ورودی آنالوگ و 2 عدد خروجی آنالوگ می باشد.

از جمله قابلیت های خوب این درایو می توان به کیفیت حرکت مناسب نسبت به قیمت آن اشاره کرد.

«منحنی حرکت درایو»

شرکت آریان آسانسور مدت زمان طولانیست که از درایو اچ پی مونت در تابلو فرمان های خود استفاده می کند و دلیل این امر کیفیت مناسب محصول و توانایی آن در برطرف سازی نیازهای مشتری است. در صورت بروز خرابی و نیاز به تعمیر درایو، این شرکت توانایی تامین قطعات مورد نیاز و تعمیر آن را دارد.

تطابق تابلو فرمان اچ پی مونت با موتورها و انکودرهای مختلف

محدودیتی در استفاده از موتورهای گیربکسی مختلف به صورت Closed loop وجود ندارد.

بررسی تخصصی برد اصلی آسانسور- برد Ec-Alis

برد اصلی این محصول Ec-Alis نام دارد. برد Ec-Alis اکثر ویژگی های مورد نیاز آسانسورهای داخلی را ساپورت می کند. در طراحی این برد همواره سعی بر آن شده تا نسبت به ولتاژ های بالا محافظت گردند تا در صورت اشتباه و اتصال به به ولتاژ بالای ترمینال ها از آسیب رسیدن و سوختن قسمت های حساس برد جلوگیری گردد. این برد از پردازنده ARM 32bit از خانواده M3 Cortex بهره می برد قابلیت اتصال به پنل شستی ها به صورت CANbus را دارد. برخی دیگر از ویژگی های تخصصی این محصول در زیر اشاره شده اند:

• حفاظت خروجی ها در برابر اتصال به بدنه و 24 ولت
• قابلیت اتصال به شستی های CANbus CHD (XLP)
• کنترل سیستم به صورت Close loop
• مجهز به سیستم نجات اضطراری بر پایه UPS
• قابلیت مانیتور درصد ارتباط سالم در آسانسورهای دوبلکس روی LCD آسانسور Master
• قابلیت مانیتور سیگنال های برد کارکدک روی LCD برد اصلی
• مجهز به درایو HPmont مناسب برای انواع آسانسورهای گیربکس

سیستم نجات اضطراری تابلو فرمان Hpmont

سیستم نجات اضطراری یا اصطلاحاً سیستم بلک اوت این تابلو فرمان بر پایه UPS تک فاز آسانسوری است. درایو قابلیت تشخیص جهت بهینه حرکت در حالت کارکرد به صورت نجات را دارد. بدین صورت که هنگام قطع برق شهر، تابلو فرمان حالت نجات را تشخیص می دهد و درایو را در مد نجات اضطراری روشن می کند و اگر کابین در تراز طبقه نباشد و مسافران در کابین گیر کرده باشند، ابتدا جهت حرکتی که توان کمتری نیاز دارد، تشخیص داده میشود و کابین در همان جهت شروع به حرکت می کند تا به تراز طبقه برسد. سپس درب کابین برای خروج مسافران باز می شود و آسانسور تا زمان وصل مجدد برق شهر، خاموش
